【申请号：97246504.9 ；专利权人：李林生； 设计人：李林生】


说明书
        本实用新型涉及一种棉花收获用农具，尤其是一种手持式电动力从成熟的棉桃上摘取棉花的农具。
 本实用新型的发明目的在于，提出一种结构简便性能可靠之手持式摘棉机。

        本实用新型的发明目的是通过这样的技术措施实现的：上支撑辊3，托辊8，下支撑辊11的两端分别固定于壳体1两侧壁上，上支撑辊3两侧铰接活动托架5，两侧的活动托架5的另一端分别与舌辊7的两端联接，中部固定有定位桁架6，上支撑辊3与舌辊7通过舌带4 联接，活动托架5可与舌辊7一起上下移动，托辊8与下支撑辊11通过传送带10联接，下支撑辊11一侧与电动机13的动力轴通过动力输出带12联接，开关2与电动机13连接。

        公知技术中，摘棉机主要为大型盲摘式机械，摘棉机理以盲摘后分选或真空吸选为主，除因机械性能难以提高到大规模应用之水准外，棉花株型及成熟程度分布不均匀也使这一 类装置的实用性相对不足，小型手持式摘棉机有采用吸入式或刷滚剥离式机理之方案，性能不够可靠，结构较复杂，仅处于试验过程中。



以下通过附图和实施例对本实用新型进一步说明

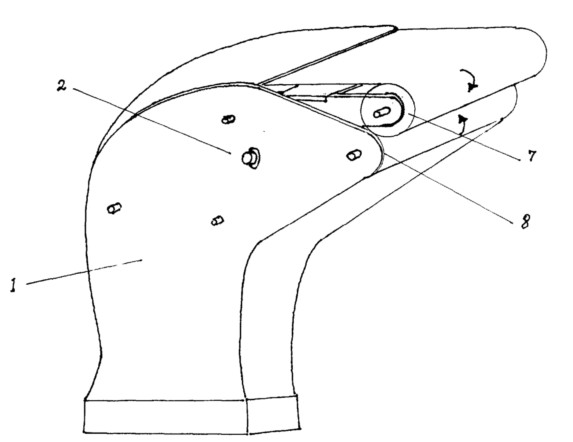

        图1是本实用新型的一种实施例示意图。

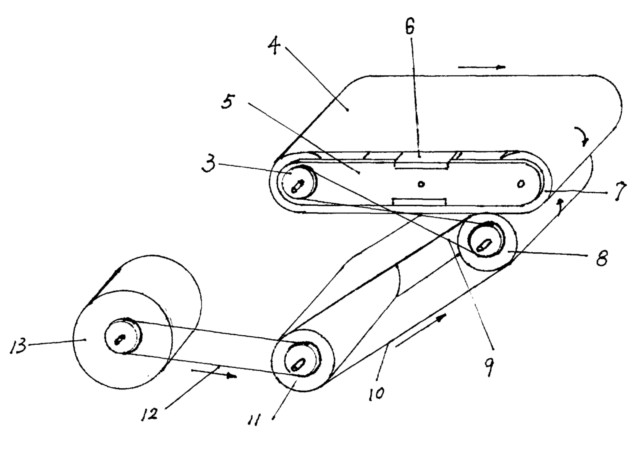

        图2是本实用新型一种实施例工作部分结构示意图。

        本实用新型主要包括，壳体1、开关2、上支撑辊3、舌带4、活动托架5、定位桁架6、舌辊7、托辊8、同步传动带9、传送带10、下支撑辊11、动力输出带12、电动机13。

        作为本实用新型的一种实施例：

        本实用新型的另一种实施例是这样的，上支撑辊3位于托辊8和下支撑辊11的下方。

        本实用新型结构简便，重量约300-400克，电机功率3～5瓦，使用可靠，制造成本降低，比手工操作时的劳动强度明显降低，每一摘棉动作所需平均时间，移动路径显著缩短，使用后摘棉工效成倍提高，做为改善目前手工摘棉技术水平，已具有推广实用之前景。在高工效全自动摘棉机器采用之前，该实用新型方案应属较为理想之选择。

        上支撑辊3，托辊8，下支撑辊11的两端分别固定于壳体1两侧壁上，上支撑辊3两侧铰 接活动托架5，两侧的活动托架5的另一端分别与舌辊7的两端联接，中部固定有定位桁架 6，上支撑辊3与舌辊7通过舌带4联接，活动托架5可与舌辊7一起上下移动，托辊8与下支撑辊11通过传送带10联接，下支撑辊11一侧与电动机13的动力轴通过动力输出带12 联接，开关2与电动机13连接。舌辊7与托辊8直径基本一致，舌带4转动方向与传送带10 的转动方向相反，在舌辊7和托辊8接触部位的舌带4和传送带10的移动方向一致，并指 向上、下支撑辊3、11方向，同步传动皮带9具有一定弹性张力，除保持舌辊7与托辊8经常接触，所需之向下之力矩外，当较厚的棉花通过舌带4与传送带10接触位置之间隙时，舌辊 7可克服向下的力向上做调整方式的移动。

        本实用新型的实施例在使用时将壳体1下方开口处与一棉花袋套接，将电动机13与外接便携电源相连接，将舌带4与传送带10相接触部位对准工作目标之棉桃中的棉花，按动开关2、电动机13启动，带动下支撑辊11逆时针转动，通过传送带10带动托辊8逆时针转动，托辊8通过同步传动带9带动上支撑辊3顺时针转动，进而上支撑辊3通过舌带4带动舌辊7顺时针转动，在舌辊7与托辊8相接近部位之舌带4和传送带10做相对运动，将目标棉花带离棉桃，经过舌辊7与托辊8相接触部位，并沿传送带10向下方移动，至落入棉花袋，释放开关2，将机器移至下一目标棉桃，进行下一次摘棉动作。


权利要求书

         4、如权利要求1所述的摘棉机，其特征在于上支撑辊(3)位于托辊(8)和下支撑辊(11)上方。
        5、如权利要求1所述的摘棉机，其特征在于上支撑辊(3)位于托辊(8)和下支撑辊(11)下方。
        3、如权利要求1所述的摘棉机，其特征在于，舌带(4)转动方向与传送带(10)的转动方向相反，在舌辊(7)和托辊(8)接触部位的舌带(4)和传送带(10)的移动方向一致，并指向上、 下支撑辊(3)(11)方向。
       1、一种摘棉机，主要包括壳体(1)，开关(2)，上支撑辊(3)舌带(4)，活动托架(5)，定位桁 架(6)，舌辊(7)，托辊(8)，同步传动带(9)，传送带(10)，下支撑辊(11)，动力输出带(12)和电 动机(13)，其特征在于，上支撑辊(3)，托辊(8)，下支撑辊(11)的两端分别固定于壳体(1)两 侧壁上，上支撑辊(3)两侧铰接活动托架(5)，两侧的活动托架(5)的另一端分别与舌辊(7)的 两端联接，中部固定有定位桁架(6)，上支撑辊(3)与舌辊(7)通过舌带(4)联接，活动托架(5)可与舌辊(7)一起上下移动，托辊(8)与下支撑辊(11)通过传送带(10)联接，下支撑辊(11)一 侧与电动机(13)的动力轴通过动力输出带(12)联接，开关(2)与电动机(13)连接。

        2、如权利要1所述的摘棉机，其特征在于，舌辊(7)与托辊(8)直径基本一致。
