当前位置:首页->抽油烟机能够伸缩功能



【申请号 201120005329.9;发明人:黄世锹;专利权人:黄世锹】



发明内容
为了使伸缩框的伸缩过程更稳定,所述行程开关支架里设置有滑轨,齿条套装在滑轨里。
为了限定伸缩框的伸缩行程,所述齿条上设置有限位杆,行程开关支架里设置有可以限制限位杆活动范围的行程开关。
本实用新型的有益效果是:该抽油烟机通过电机、从动齿轮组、同步带、与从动同步带轮组啮合的齿条的组合结构,实现伸缩框的自动伸缩,只要打开面板的伸缩框即可轻松清洁伸缩框和面板里面,并在抽油烟机不需要工作时可关闭面板的伸缩框,以保持厨房清洁。

为了克服现有技术的不足,本实用新型提供一种具有伸缩功能,易于清洁更加卫生的抽油烟机。
本实用新型解决其技术问题所采用的技术方案是:
一种可伸缩抽油烟机,包括外壳、设置在外壳下部的面板,面板中设置有伸缩框,其中面板的内侧设置有行程开关支架,所述行程开关支架里设有电机、从动齿轮组、与从动齿轮组啮合的齿条,其中电机上套装有主动齿轮,有同步带将主动齿轮和从动齿轮组联结,所述齿条下部与伸缩框连接,电机的主动齿轮通过同步带带动从动齿轮组转动,然后从动同步轮组带动齿条轴向运动,实现通过电机控制齿条运动从而控制伸缩框伸缩的效果。
技术领域
本实用新型涉及一种抽油烟机,特别是一种具有伸缩功能,更加卫生的抽油烟机。



背景技术
抽油烟机又称为吸油烟机,是一种用于净化厨房环境的厨房电器,通常安装在厨房炉灶上方,能将炉灶燃烧的废物和烹饪过程中产生的对人体有害的油烟迅速抽走,并排出室外,减少对厨房的污染,净化空气,并有防毒、防爆的安全保障作用,因而得到广泛应用。现有抽油烟机一般通过正对灶台的吸气罩将油烟吸走,而清洗时需伸入吸气罩清洗风叶或吸气罩里的滤网,也有的抽油烟机在面板设置有具有屏蔽过滤作用的伸缩框,这种抽油烟机在使用时会更加卫生,但清洁时要拆除伸缩框,因此而更加麻烦。



附图说明
下面结合附图和实施例对本实用新型进一步说明。

油烟机同步带

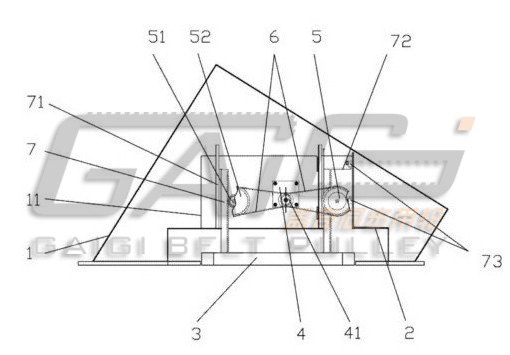

图 1 是本实用新型的侧视结构图;
油烟机同步带

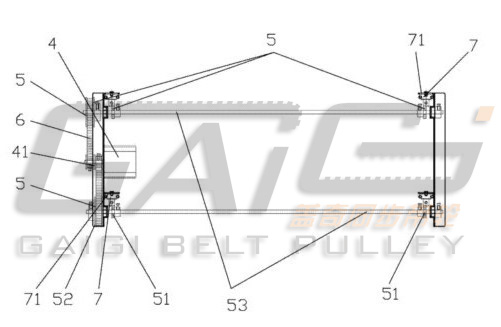

图 2 是本实用新型的俯视结构图。

具体实施方式
参照图 1 、图 2 。本实用新型的一种可伸缩抽油烟机,包括外壳 1 、设置在外壳 1 下部的面板 2 ,面板 2 中设置有伸缩框 3 ,其中面板 2 的内侧设置有行程开关支架 11 ,所述行程开关支架 H 里设有电机 4 、从动齿轮组 5 、与从动带轮组 5 啮合的齿条 7 。其中电机 4 上套装有主动齿轮 41 ,并有同步带 6 将主动齿轮 41 和从动齿轮组 5 联结以实现主动齿轮 41 向从动齿轮组 5 传动。所述齿条 7 下部与伸缩框 3 连接。其中所述伸缩框 3 可根据需要设置成框状或板状而不需要对上述结构作实质性更改。为了使伸缩框 3 的伸缩过程更稳定,所述行程开关支架里设置有滑轨 71 ,齿条 7 套装在滑轨里 71 ,该齿条 7 可沿着滑轨里 71 作轴向运动。电机 4 的主动齿轮 41 通过同步带 6 带动从动齿轮组 5 转动,然后从动齿轮组 5 带动齿条 7 轴向运动,实现通过电机 4 控制齿条 7 运动从而控制伸缩框 3 伸缩的效果。作为其中一个优选项,电机 4 可安装在行程开关支架 H 侧壁,所述从动齿轮组 5 包括小齿轮 51 和同步轮 52 ,设置在电机 4 两侧并通过从动主轴 53 连接安装在行程开关支架 H 里,并有同步带 6 将主动带轮 41 和同步轮 52 联结行程开关支架 H 还设置两组与小齿轮 51 啮合的齿条 7 ,齿条 7 下端与伸缩框 3 连接。除了上述优选项外的其它原理相同的具体实施方案应属于保护范围之内。

该抽油烟机通过电机 4 、从动齿轮组 5 、同步带 6 、与从动齿轮组 5 啮合的齿条 7 的组合结构,实现伸缩框 3 的自动伸缩,只要打开面板 2 的伸缩框 3 即可轻松清洁伸缩框 3 和面板 2 里面,并在不需要工作时把关闭面板 2 的伸缩框 3 ,保持厨房清洁。

为了限定伸缩框的伸缩行程,所述齿条 7 上设置有限位杆 72 ,行程开关支架 H 里设置有可以限制限位杆 72 活动范围的行程开关 73 ,当齿条 7 带动的有限位杆 72 运动到行程开关 73 处时,会被行程开关 73 卡住不能继续运动,从而限制了伸缩框 3 的伸缩行程。


要求:

 2 .根据权利要求 1 所述的一种可伸缩抽油烟机,其特征在于:所述行程开关支架( 11 ) 里设置有滑轨( 71 ) ,齿条( 7 )套装在滑轨里( 71 )。
3 .根据权利要求 1 所述的一种可伸缩抽油烟机,其特征在于:所述齿条( 7 )上设置有限位杆( 72 ) ,行程开关支架( 11 )里设置有可以限制限位杆( 72 )活动范围的行程开关( 73 )。

1 .一种可伸缩抽油烟机,包括外壳( 1 )、设置在外壳( 1 )下部的面板( 2 ) ,面板( 2 )中设置有伸缩框( 3 ) ,其特征在于:面板( 2 )的内侧设置有行程开关支架( 11 ) ,所述行程开关支架( 11 )里设有电机( 4 )、从动带轮组( 5 )、与从动带轮组( 5 )啮合的齿条( 7 ) ,其中电机( 4 ) 上套装有主动同步带轮( 41 ) ,有同步带( 6 )将主动带轮( 41 )和从动带轮组( 5 )联结,所述齿条 ( 7 )下部与伸缩框( 3 )连接。


摘要:

本实用新型公开了一种可伸缩抽油烟机,包括外壳、行程开关支架、设置在行程开关支架下部的面板,面板中设置有伸缩框,其中行程开关支架里设有电机、同步带、从动齿轮组、与齿轮啮合的齿条,其中电机上套装有主动齿轮,并有同步带将主动带轮和从动带轮组联结,齿条下部与伸缩框连接,电机的主动同步带轮通过同步带传动从动齿轮组转动,然后动齿轮组带动齿条轴向运动,实现通过电机控制齿条运动从而控制伸缩框伸缩的效果;该抽油烟机通过电机、从动同步轮组、同步带、与从动同步轮组啮合的齿条的组合结构,实现伸缩框的自动伸缩,只要打开面板的伸缩框即可轻松清洁伸缩框和面板里面,并在不需要工作时把关闭面板的伸缩框,保持厨房清洁。
