【申请人：董祥义；发明人：李幸茂、梁成举；申请号：02148423.6】

发明内容

本发明采用柔性的同步带传动，消除前述窗扇在导轨上因不平行移动，影响齿轮与齿条的正确啮合，而造成的卡滞等现象，克服了齿轮、齿条传动噪音，且不需添加润滑油，使窗扇移动更平稳；同时窗锁机构采用电磁铁直接控制，当电磁铁通电后，窗锁就立即打开，克服了前述窗锁前一个机械开锁动作尚未完成，后一个开窗机械就开始动作，造成窗扇开闭传动不平稳的缺陷。

本发明的目的在于针对现有技术的缺陷和不足，为建筑领域设计一种带式电动推拉窗。该带式电动推拉窗包括窗框、窗扇，窗框上部设有电动传动装置，并通过动力传送机构，使窗扇在窗框内左、右移动，在窗扇与它对应的窗框侧壁之间还装有窗锁机构，该电动传动装置，包括由电机带动的主动带轮、从动带轮，以及设置在主、从带轮间的同步带，动力传送机构中的传递块上面设有梯形齿，并与同步带啮合，传递块下方的动力支架二端装有滚柱，二端的滚柱分别处于固定在窗扇顶部的固定块二侧，同步带带动传递块左、右方向运行时，滚柱推动窗扇上的固定块，使窗扇开、闭；
所述的窗锁机构包括安装在窗扇上的锁座，安装在窗框侧壁的电磁铁，在电磁铁底部销轴上装有可绕销轴转动的锁扣，锁扣一端呈钩形，可与锁座相扣合，另一端装有按板，扭力弹簧的一端插入电磁铁中，另一端与锁扣相推压。

技术领域
本发明涉及一种由同步带传动从而使窗扇开闭的电动推拉窗。

背景技术
公知的电动推拉窗，其传动部分大多是采用由电机带动齿轮、齿条，从而带动窗扇，实现窗的开闭。公告号为 CN2260878Y “多功能遥控自动推拉窗”和公告号为 CN23630 巧 Y “遥控（电动）多功能自动窗”均是由电机经蜗轮、蜗杆减速传动，带动齿轮和窗扇上安装的齿条，实现开闭窗户。专利号为 012155843 “一种下雨、雨停自动关闭、开启窗户的装置”也是采用电机连接齿轮、齿条来实现窗户的开闭。由于窗框、窗扇和安装在窗框上的导轨等都是由挤压而制成的型材做成，并制成框架型结构，所以它的形位公差往往难以保证，窗扇在平移时，容易造成齿轮轴心线与齿条节线不平行，常使齿条在齿轮中不能正常运行，甚至造成卡滞等现象，影响这类电动推拉窗的使用性能和质量。再则，齿轮、齿条作为传动件，带来一定的噪音，同时，对它经常性的润滑加油问题也难以解决。另外，已知电动推拉窗的窗锁装置，是由窗扇和与之相对应的窗框侧壁上设有锁扣和锁座等组成。在窗扇开启前，首先应打开锁扣，如果采用机械零件例如通过摇杆等部件来打开锁扣，如对它们调整不良或在窗扇关闭时不到位，就容易产生锁扣尚未脱离锁座，齿条就要带动窗扇，这样，在开窗时，会产生窗扇抖动，增加窗锁装置的制造和调整难度。

附图说明

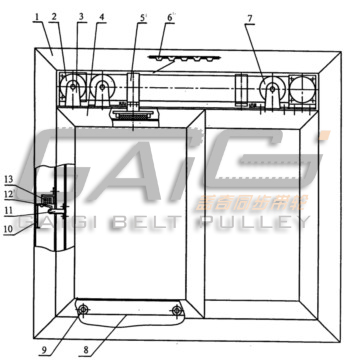

图 1 是本发明的结构示意图。

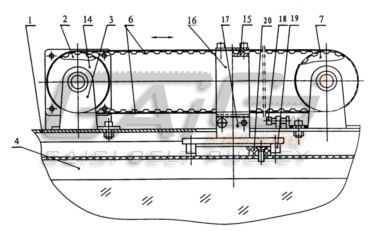

图 2 是图 1 中同步带传动装置的结构示意图。

图 3 是窗锁机构的结构示意图。

具体实施方式
窗框的侧壁以及与之相对应的窗扇上装有窗锁机构，该窗锁机构包括安装在窗框侧壁的电磁铁 13 和装在窗扇侧面的锁座 11 。电磁铁的底部设置有销轴，锁扣 12 装在该销轴上，可绕销轴旋转，锁扣的一端呈钩状，其另一端装有按板 10 , 扭力弹簧 21 装在销轴上，其一端插入电磁铁中，另一端抵压在锁扣的上部，当电磁铁断电时，使锁扣钩形头部由于扭力弹簧的弹力作用扣合在锁座内。当电磁铁通电时，电磁铁将锁扣吸合，脱离锁座，与此同时窗扇在电动传动装置和动力传送机构作用下开闭。当停电或电机故障时，只需拉动一端按板，使锁扣另一端上翘，脱离锁座，可用手动直接开启和关闭窗扇。

如图 1 、图 2 所示，图中所示的是相邻的可电动、手动的左、右二扇窗扇，它们安装在窗框 1 的导轨 8 上，并可沿导轨移动。每扇窗扇的底部装有滚轮 9 , 可减少窗扇移动的阻力。仅以图中的左扇窗扇 4 为例，窗扇的上部装有电动传动装置，该电动传动装置包括由电机带动的主动带轮 2 和从动带轮 7 ，在主、从带轮之间设置有与之啮合的同步带 6 ，在主、从带轮的两侧设置有防皮带滑出的挡圈 14 ，主动带轮的轮架 3 通过螺栓、螺母固定在窗框的一端，从动带轮的轮架通过螺栓、螺母固定在窗框的另一端，在从动带轮的内侧装有调整螺钉 18 ，通过该调整螺钉 18 来调节主、从带轮的间距，以调节同步带的张力。窗扇的顶部装有固定块 20 ，动力传送机构 5 中的传递块巧上面设有与同步带啮合的梯形齿，传递块通过传动架 16 固定在动力支架 17 上，动力支架的二端分别装有滚柱 19 , 该二滚柱处于固定块加的二侧。由微型减速电机直接带动主动带轮 2 ，从而通过同步带 6 带动从动带轮 7 。同步带沿扇框左、右直线运动带动传递块 15 通过滚柱 19 推动固定块 20 ，使窗扇沿导轨左、右开闭。


要求：

 4 ．根据权利要求 1 或 2 或 3 所述的带式电动推拉窗，其特征在于在主动带轮、从动带轮的轮面两侧分别设置有挡圈（ 14 ）。


5 ．根据权利要求 1 或 2 或 3 所述的带式电动推拉窗，其特征在于所述的窗锁机构包括安装在窗扇上的锁座（ 11 ) ，以及安装在窗框侧壁的电磁铁（ 13 ) ，与锁座（ 11 ）相对应的锁扣（ 12 ）装在电磁铁底部的销轴上，并可绕销轴旋转，锁扣的一端呈钩状，它可与锁座相扣合，另一端固定有按板（ 10 ) ，在销轴上装有扭力弹簧（ 21 ) ，它的一端插入电磁铁中，另一端与锁扣相推压，它使锁扣的钩形头部与锁座相扣合。


3 ．根据权利要求 1 所述的带式电动推拉窗，其特征在于从动带轮的内侧装有调整螺钉（ 18 ）。
6 ．根据权利要求 4 所述的带式电动推拉窗，其特征在于所述的窗锁机构包括安装在窗扇上的锁座（ 11 ) ，以及安装在窗框侧壁的电磁铁（ 13 ) ，与锁座（ 11 ) 相对应的锁扣（ 12 ）装在电磁铁底部的销轴上，并可绕销轴旋转，锁扣的一端呈钩状，它可与锁座相扣合，另一端固定有按板（ 10 ) ，在销轴上装有扭力弹簧（ 21 ) , 它的一端插入电磁铁中，另一端与锁扣相推压，它使锁扣的钩形头部与锁座相扣合

1 ．一种带式电动推拉窗，它包括窗框（ 1 ）、窗扇（ 4 ) ，窗框上部设有电动传动装置，该电动传动装置通过动力传送机构（ 5 ）推动窗扇（ 4 ）在窗框内移动，在窗扇与它对应的窗框之间装有窗锁机构，其特征在于所述的电动传动装置，包括电机带动的主动带轮（ 2 ）、从动带轮（ 7 ) ，以及在主、从动带轮之间设置的同步带（ 6 ) ，动力传送机构中的传递块（ 15 ）上面设有与同步带啮合的梯形齿，传递块的下方二端装有滚柱（ 19 ) ，二滚柱分别处于固定在窗扇顶部固定块（ 20 ) 的二侧，同步带运行时，带动传递块及滚柱，推动固定块使窗扇开闭。
2 ．根据权利要求 1 所述的带式电动推拉窗，其特征在于传递块的下方装有传动架（ 16 ）和动力支架（ 17 ) ，二个滚柱分别装在动力支架（ 17 ）底部的二端。


摘要：

一种带式电动推拉窗，它包括窗框、窗扇，窗框上部设有电动传动装置，并通过动力传送机构推动窗扇在窗框内移动，在窗框与它对应的窗扇之间装有窗锁机构，所述的电动传动装置包括由电机带动的主动带轮、从动带轮以及同步带，动力传送机构中的传递块上面设有与同步带啮合的梯形齿，传递块下方二端装有滚柱，该二滚柱处于固定在窗扇顶部的固定块二侧，动滚柱推动固定块，的同步带传动窗扇，同步带运行时推动传递块，带使窗扇开闭，本发明采用柔性使窗扇在窗框中移动平稳，不会发生卡滞现象，并且无噪音，不需添加润滑油，而且利用电磁铁开启窗锁，使窗扇在开锁时与开窗动作协调，传动平稳。本发明还可以降低制造成本，适宜于大量生产。
