【申请号：200620067395.8；专利权人：杨朝翔；发明人：杨朝翔】

发明内容
为了解决上述技术问题，本实用新型采用的技术方案如下：同步带传动的眼镜裁片装置包括电机、转轴和左、右主轴，在转轴和左、右主轴上分别设有皮带轮，转轴和主轴上的皮带轮通过皮带连接，电机与转轴连接电机输出轴与转轴连接，这样电机的动力通过带轮传给左右主轴。
所述的转轴皮带轮不少于两个。
采用上述结构，主轴的与电机的传动采用同步带轮结构，使左、右主轴的转动同步且出力平均，使得裁片稳定性佳；主轴两端同时带动裁片不易变形；同时皮带的运转顺畅，使得裁片表面光滑不易起波浪；同步带结构相较于齿轮传动结构所占用的空间小，供给裁片机充分的空间装载大功率电机。
本实用新型要解决的技术问题就是提供一种传动平稳，裁片不易变形，结构简单、经济的眼镜镜片裁片机的传动机构。

技术领域

本实用新型涉及眼镜镜片裁片机的技术领域，更具体地说是涉及同步传动的眼镜裁片装置。

技术背景

现有的眼镜镜片裁片机主轴的传动是通过调速电机带动齿轮来传动的，齿轮这种传动机构的局限就是传动过程中存在间隙，力的不稳定性，而且齿轮长时间工作，磨损后运转不顺畅使得加工 Pc 片表面不光滑；齿轮磨损后更换齿轮需要回到原厂家进行维修且更换齿轮费用较高。且只是带动一边主轴转动，另一主轴是由主轴转动带动其从动，两主轴的扭动很容易使夹在两主轴之间的镜片产生变形。

附图说明

下面结合附图对本实用新型作进一步的说明：

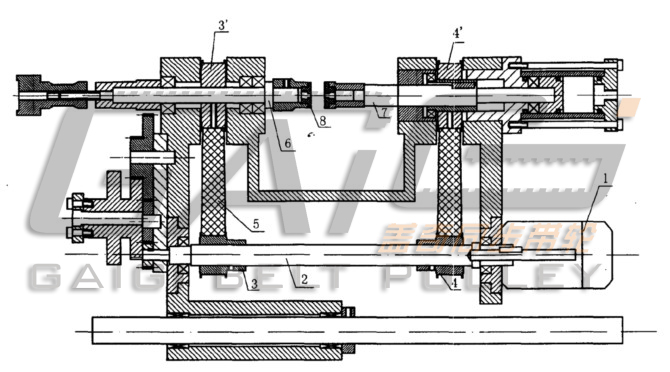

图 1 为本实用新型剖面结构示意图；

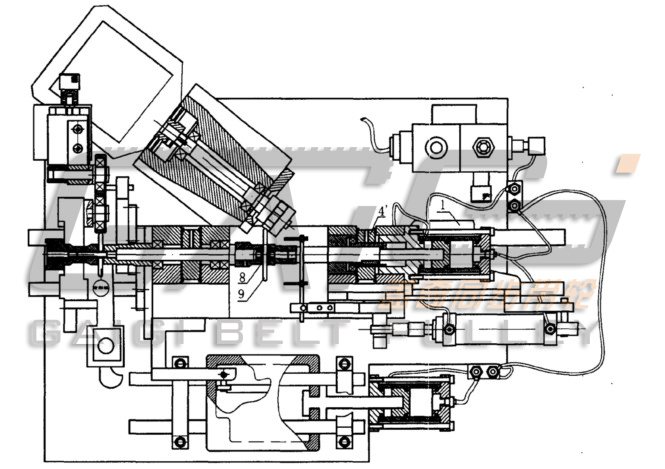

图 2 为本实用新型应用在眼镜镜片裁片机上的装配示意图。
图中： 1 电机、 2 转轴、 3 左皮带轮、 3 ’配对左皮带轮、 4 右皮带轮、 4 ’配对右皮带轮、 5 同步皮带、 6 左主轴、 7 右主轴、 8 橡胶夹、 9 裁片。

具体实施方式
采用同步带结构，皮带 5 磨损后在工作现场即可维修更换，不需带回原生产厂家维修且同步皮带价格便宜，购买容易。现有的传动机构采用齿轮传动，齿轮磨损后更换齿轮需回到原厂家维修且更换齿轮费用较高。
如图 1 和 2 所示，同步传动的眼镜裁片装置包括电机 l 、转轴 2 、皮带轮 3 、 3 ’、4 ’、 4 、皮带 5 和左、右主轴 6 、 7 ，电机 1 与转轴 2 连接，在转轴 2 上设置有左、右皮带轮 3 、 4 ，对应左、右主轴 6 、 7 上设置有与转轴 2 左、右皮带轮 5 、 6 配对的皮带轮 3 ’、 4 ' ，转轴 2 上的皮带轮 3 、 4 与主轴上的皮带轮 3 ’、 4 ’通过皮带 5 连接，这样实现了左、右主 6 、 7 轴均由电机 1 带动，两对带轮实现了左右主轴 6 、 7 的同步转动，由同步带带动主轴 6 、 7 使得力平均，裁片稳定性佳，主轴两端设置的橡胶夹 8 同时带动裁片 9 , 使裁片 9 不易变形；采用同步带传动，使裁片机结构空间充足可装载至更大功率的电机。

要求：
1 、同步带传动的眼镜裁片装置，包括电机（ 1 ）、转轴（ 2 ）和左、右主轴（ 6 、． 7 ) , 其特征在于：在转轴（ 2 ）和左、右主轴（ 6 、 7 ）上分别设有皮带轮（ 3 、 3 ’、 4 、 4 ' ) , 转轴（ 2 ）和主轴（ 6 、 7 ）上的皮带轮（ 3 、 3 ’、 4 、 4 , ）通过皮带（ 5 ）连接，电机（ 1 ) 与转轴（ 2 ）连接。
 2 、根据权利要求 1 所述的眼镜镜片裁片机的传动机构，其特征在于：所述的转轴皮带轮（ 3 、 4 ）不少于两个。

摘要：
本实用新型公开了同步传动的眼镜裁片装置，它包括了电机、转轴和左、右转轴，在转轴和左、右主轴上分别设有皮带轮，转轴和主轴上的皮带轮通过皮带连接，电机与转轴连接；采用上述同步带轮结构带动主轴，使得主轴出力平均传动平稳，左、右主轴同步传动，使得裁片不易变形，且这种传动机构结构简单、经济。
