【申请号：201310378786.6；申请人：宁波慈星股份有限公司；发明人：孙平范、弗兰克·简不耿、董红峰】


摘要：
本发明公开了一种横编机中的机头架传动装置，包括主动轴、从动轴、第一机头架底板、第二机头架底板、第一主动带轮、第二主动带轮、第一从动带轮、第二从动带轮、第一同步带和第二同步带；所述第一主动带轮和第二主动带轮分别固定在主动轴两端；所述第一从动带轮和第二从动带轮分别固定在从动轴两端；所述第一主动带轮和第一从动带轮通过第一同步带连接，所述第二主动带轮和第二从动带轮通过第二同步带连接；所述第一机头架底板固定在第一同步带上，所述第二机头架底板固定在第二同步带上。本发明结构简单，能分别带动山板和机头架进行往复运动。

要求：
1 ．横编机中的机头架传动装置，其特征在于：它包括主动轴、从动轴、第一机头架底板、第二机头架底板、第一主动带轮、第二主动带轮、第一从动带轮、第二从动带轮、第一同步带和第二同步带；所述第一主动带轮和第二主动带轮分别固定在主动轴两端；所述第一从动带轮和第二从动带轮分别固定在从动轴两端；所述第一主动带轮和第一从动带轮通过第一同步带连接，所述第二主动带轮和第二从动带轮通过第二同步带连接；所述第一机头架底板固定在第一同步带上，所述第二机头架底板固定在第二同步带上。

技术领域
本发明属于针织机械技术领域，特别涉及横编机中的机头架传动装置。

背景技术
横编机中的机头架主要用于承托山板，使得山板上的凸轮机构带动针板的针运动。由于有前后两块山板，且机头架是开放式的中间没有桥接结构，所以必须要有能分别带动两块山板和机头架进行往复运动的机构。

发明内容
本发明的目的是为了解决上述问题，提供一种能带动山板和机头架进行往复运动的横编机中的机头架传动装置。
为此，本发明的技术方案是：横编机中的机头架传动装置，其特征在于：它包括主动轴、从动轴、第一机头架底板、第二机头架底板、第一主动带轮、第二主动带轮、第一从动带轮、第二从动带轮、第一同步带和第二同步带；所述第一主动带轮和第二主动带轮分别固定在主动轴两端；所述第一从动带轮和第二从动带轮分别固定在从动轴两端；所述第一主动带轮和第一从动带轮通过第一同步带连接，所述第二主动带轮和第二从动带轮通过第二同步带连接；所述第一机头架底板固定在第一同步带上，所述第二机头架底板固定在第二同步带上。
本发明工作时，电机带动主动轴正反转动，同时固定在主动轴上的第一主动带轮和第二主动带轮也正反转动，第一主动带轮和第二主动带轮通过第一从动带轮和第二从动带轮分别带动第一同步带和第二同步带做往复运动，从而带动机第一机头架底板和第二机头架底板做往复运动，最终完成传动。

附图说明
以下结合附图和本发明的实施方式来做进一步详细说明。

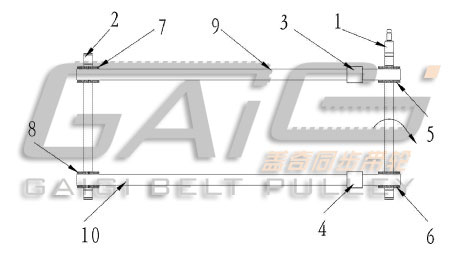

图 1 为本发明的结构示意图。

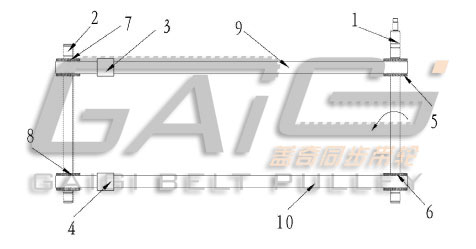

图 2 为本发明机头架底板处于最左边示意图。

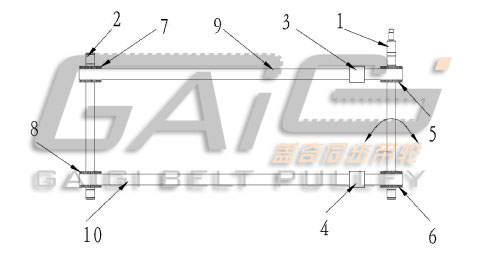

图 3 为本发明机头架底板处于最右边示意图。

具体实施方式
参见附图。本实施例包括主动轴 1 、从动轴 2 、第一机头架底板 3 、第二机头架底板 4 、第一主动带轮 5 、第二主动带轮 6 、第一从动带轮 7 、第二从动带轮 8 、第一同步带 9 和第二同步带 10 ；所述第一主动带轮 5 和第二主动带轮 6 分别固定在主动轴 1 两端；所述第一从动带轮 7 和第二从动带轮 8 分别固定在从动轴 2 两端；所述第一主动带轮 5 和第一从动带轮 7 通过第一同步带 9 连接，所述第二主动带轮 6 和第二从动带轮 8 通过第二同步带 10 连接；所述第一机头架底板 3 固定在第一同步带 9 上，所述第二机头架底 4 板固定在第二同步带 10 上。 [ 0 011 ］本实施例工作时，电机带动主动轴 1 正反转动，同时固定在主动轴 1 上的第一主动带轮 5 和第二主动带轮 6 也正反转动，第一主动带轮 5 和第二主动带轮 6 通过第一从动带轮 7 和第二从动带轮 8 分别带动第一同步带 9 和第二同步带 10 做往复运动，从而带动机第一机头架底板 3 和第二机头架底板 4 做往复运动，最终完成传动。
