 一种升降结构及打印机


摘要:

本实用新型涉及3D打印技术领域,提供了一种升降结构及打印机。该升降结构包括:两个同步轮、同步惰轮和同步带;所述同步带绕设在所述同步轮和同步惰轮上,所述同步轮转动带动所述同步带传动;还包括对应于所述同步带设置的线性滑轨,所述同步带上设置有滑块,所述同步带转动带动所述滑块沿所述线性滑轨滑动。本实用新型提供的升降结构中同步带转动带动滑块沿线性滑轨移动,保护罩与滑块连接,从而带动保护罩上升或下降,无需使用者放下物品或脱手套,步骤简单,具有使用方便和节约时间等优点。

主权项:

1.一种升降结构,其特征在于,包括:两个同步轮、同步惰轮和同步带;所述同步带绕设在所述同步轮和同步惰轮上,所述同步轮转动带动所述同步带传动;还包括对应于所述同步带设置的线性滑轨,所述同步带上设置有滑块,所述同步带转动带动所述滑块沿所述线性滑轨滑动。

要求:

1.一种升降结构,其特征在于,包括:两个同步轮、同步惰轮和同步带;

所述同步带绕设在所述同步轮和同步惰轮上,所述同步轮转动带动所述同步带转动;

还包括对应于所述同步带设置的线性滑轨,所述同步带上设置有滑块,所述同步带转动带动所述滑块沿所述线性滑轨滑动。

2.根据权利要求1所述的升降结构,其特征在于,

所述滑块上设置有用于检测高度的光电感应片,所述光电感应片通过控制器控制所述同步轮转动或停止。

3.根据权利要求2所述的升降结构,其特征在于,

还包括与所述控制器连接的红外光电传感器,所述红外光电传感器将信号传送到所述控制器从而控制所述同步轮转动或停止。

4.根据权利要求1所述的升降结构,其特征在于,

所述同步轮为两个,分别为主同步轮和副同步轮,所述主同步轮通过电机带动;

所述主同步轮上设置有主直齿轮,所述副同步轮上设置有与所述主直齿轮啮合的副直齿轮。

5.根据权利要求1所述的升降结构,其特征在于,

所述同步惰轮设置在惰轮固定座上,所述惰轮固定座相对于所述同步带的位置可调。

6.根据权利要求5所述的升降结构,其特征在于,

所述惰轮固定座通过螺纹设置在圆柱头螺钉上,所述圆柱头螺钉上设置有调整螺钉块。

7.根据权利要求1所述的升降结构,其特征在于,

所述同步带通过金属件与所述滑块连接,所述金属件和滑块上对应设置有螺孔。

8.根据权利要求1所述的升降结构,其特征在于,

所述同步带与所述滑块之间设置有垫块,所述垫块通过螺钉与所述滑块连接。

9.一种打印机,其特征在于,包括:如上述权利要求1-8中任一项所述的升降结构。

10.根据权利要求9所述的打印机,其特征在于,还包括保护罩,所述保护罩固定在所述滑块上。


一种升降结构及打印机
技术领域

本实用新型涉及3D打印技术领域,尤其是涉及一种危险性低的升降结构及打印机。

背景技术

光固化3D打印技术是一种通过UV光照射使液态树脂发生固化,并层层叠加而最终形成产品的成型技术,目前,下投影式光固化3D打印设备固化的树脂是层层叠加在打印平台上,打印机在打印过程中,会存在UV光,为了避免使用者直接直视UV光或者被UV光照射到,所以会在3D打印设备上增加保护罩(开合门),把打印平台遮挡起来,一方面保护使用者,另一方面保护打印平台。

目前现有技术的3D打印设备,小型机器都是采用人工手动开合打印机罩子,中大型机器则需要按钮来控制。因此,这种开合机制,使用者如果手中拿着打印物品或者戴着手套时是非常不方便操作的,使用者须放下手中的物品或者脱掉手套才可以操作打印机罩子开合,使用不方便。

现有技术中3D打印机打开或关闭保护罩,步骤较为麻烦,使用不方便且浪费时间。

实用新型内容

要解决的技术问题

本实用新型的目的在于提供设置有升降结构,以解决现有技术中3D打印机打开或关闭保护罩,步骤较为麻烦,使用不方便且浪费时间的问题。

技术方案

为解决上述技术问题,本实用新型提供的升降结构包括:两个同步轮、同步惰轮和同步带;

所述同步带绕设在所述同步轮和同步惰轮上,所述同步轮转动带动所述同步带转动;

还包括对应于所述同步带设置的线性滑轨,所述同步带上设置有滑块,所述同步带转动带动所述滑块沿所述线性滑轨滑动。

本实用新型提供的升降结构中同步带绕设在所述同步轮和同步惰轮上,所述同步轮转动带动所述同步带转动,同步带转动带动滑块沿线性滑轨移动,保护罩与滑块连接,从而带动保护罩上升或下降,无需使用者放下物品或脱手套,步骤简单,具有使用方便和节约时间等优点。

在上述任意方案中,进一步地,所述滑块上设置有用于检测高度的光电感应片,所述光电感应片通过控制器控制所述同步轮转动或停止。防止保护罩升起过高对保护罩造成损伤,或可以根据需求升起到指定位置即可。

在上述任意方案中,进一步地,还包括与所述控制器连接的红外光电传感器,所述红外光电传感器将信号传送到所述控制器从而控制所述同步轮转动或停止。

优选地,红外光电传感器设置在3D打印机的底部,将脚伸入打印机底部即可。红外光电传感器可以设置两个,通过第一固定板和第二固定板分别固定在机体的底部。红外光电传感器检测到信号,信号经过PLC处理后反馈给到驱动装置,驱动装置接到信号后即转动然后带动同步轮转动。

在上述任意方案中,进一步地,所述同步轮为两个,分别为主同步轮和副同步轮,所述主同步轮通过电机带动;

所述主同步轮上设置有主直齿轮,所述副同步轮上设置有与所述主直齿轮啮合的副直齿轮。

在上述任意方案中,进一步地,所述同步惰轮设置在惰轮固定座上,所述惰轮固定座相对于所述同步带的位置可调。

所述同步轮对应设置有三个同步惰轮,其中两个同步惰轮位置可调。

在上述任意方案中,进一步地,所述惰轮固定座通过螺纹设置在圆柱头螺钉上,所述圆柱头螺钉上设置有调整螺钉块。

在上述任意方案中,进一步地,所述同步带通过金属件与所述滑块连接,所述金属件和滑块上对应设置有螺孔。

在上述任意方案中,进一步地,所述同步带与所述滑块之间设置有垫块,所述垫块通过螺钉与所述滑块连接。

本实用新型提供了一种打印机,其中,包括:如上所述的升降结构。

在上述任意方案中,进一步地,还包括保护罩,所述保护罩固定在所述滑块上。

有益效果

本实用新型提供的升降结构中同步带绕设在所述同步轮和同步惰轮上,所述同步轮转动带动所述同步带转动,同步带转动带动滑块沿线性滑轨移动,保护罩与滑块连接,从而带动保护罩上升或下降,无需使用者放下物品或脱手套,步骤简单,具有使用方便和节约时间等优点。

进一步地,所述滑块上设置有用于检测高度的光电感应片,所述光电感应片通过控制器控制所述同步轮转动或停止。

进一步地,还包括与所述控制器连接的红外光电传感器,所述红外光电传感器将信号传送到所述控制器从而控制所述同步轮转动或停止。

进一步地,所述同步轮为两个,分别为主同步轮和副同步轮,所述主同步轮通过电机带动;所述主同步轮上设置有主直齿轮,所述副同步轮上设置有与所述主直齿轮啮合的副直齿轮。

附图说明

为了更清楚地说明本实用新型具体实施方式或现有技术中的技术方案下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍,显而易见地,下面描述中的附图是本实用新型的一些实施方式,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他的附图。

一种升降结构及打印机

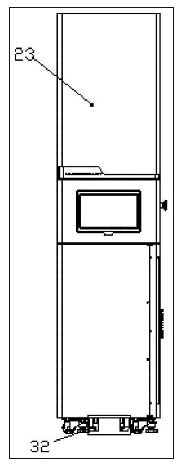

图1为本实用新型实施例提供的打印机的第一视角结构示意图;

一种升降结构及打印机
图2为本实用新型实施例提供的打印机内部的升降结构的结构示意图;

一种升降结构及打印机

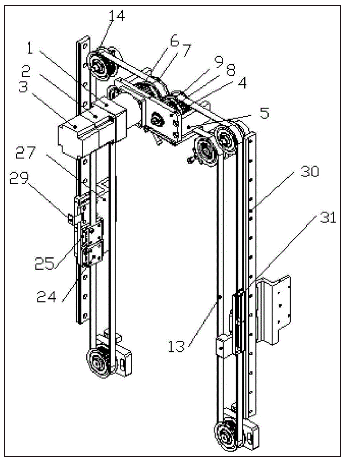

图3为本实用新型实施例提供的升降结构的立体结构示意图;

一种升降结构及打印机
图4为本实用新型实施例提供的升降结构的正面结构示意图;

一种升降结构及打印机

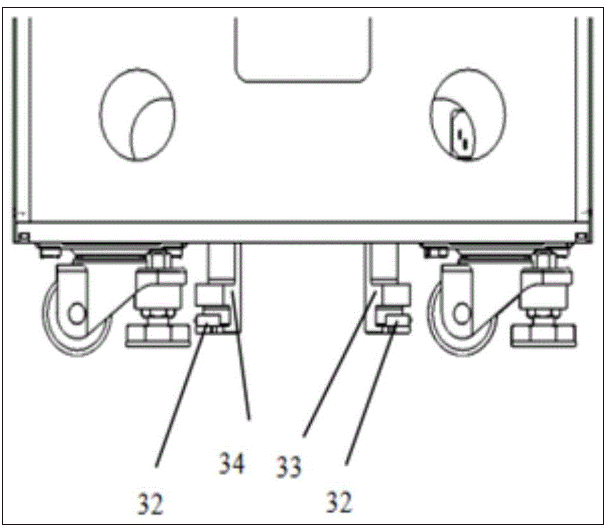

图5为本实用新型实施例提供的打印机中红外光电传感器的结构示意图。

附图标记:

1、减速机; 2、电机; 3、刹车;

4、电机固定板; 5、电机支撑板; 6、主直齿轮;

7、主同步轮规格; 8、副直齿轮; 9、副同步轮

13、同步带; 14、同步惰轮; 18、台阶螺丝;

21、调整螺钉块; 22、圆柱头螺钉; 23、保护罩;

24、金属件; 25、垫块; 27、上盖固定板;

29、光电感应片; 30、线性滑轨; 31、滑块;

32、红外光电传感器; 33、第一固定板; 34、第二固定板。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述,显然,所描述的实施例是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

在本实用新型的描述中,需要说明的是,术语“中心”、“上”、“下”、“左”、“右”、“垂直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”、“第三”仅用于描述目的,而不能理解为指示或暗示相对重要性。

在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。

实施例一

如图1至图5所示,本实用新型提供的升降结构包括:两个同步轮、同步惰轮14和同步带13;

所述同步带13绕设在所述同步轮和同步惰轮14上,所述同步轮转动带动所述同步带13转动;

还包括对应于所述同步带13设置的线性滑轨30,所述同步带13上设置有滑块31,所述同步带13转动带动所述滑块31沿所述线性滑轨30滑动。

本实用新型提供的升降结构中同步带13绕设在所述同步轮和同步惰轮14上,所述同步轮转动带动所述同步带13转动,同步带13转动带动滑块31沿线性滑轨30移动,保护罩23与滑块31连接,从而带动保护罩23上升或下降,无需使用者放下物品或脱手套,步骤简单,具有使用方便和节约时间等优点。

在上述任意方案中,进一步地,所述滑块31上设置有用于检测高度的光电感应片29,所述光电感应片29通过控制器控制所述同步轮转动或停止。

防止保护罩23升起过高对保护罩23造成损伤,或可以根据需求升起到指定位置即可。具体地,滑块31上设置有上盖固定板27,光电感应片29设置在一侧的上盖固定板27上。

在上述任意方案中,进一步地,还包括与所述控制器连接的红外光电传感器32,所述红外光电传感器32将信号传送到所述控制器从而控制所述同步轮转动或停止。

优选地,红外光电传感器32设置在3D打印机的底部,将脚伸入打印机底部即可。红外光电传感器32可以设置两个,通过第一固定板33和第二固定板34分别固定在机体的底部。红外光电传感器32检测到信号,信号经过PLC处理后反馈给到驱动装置,驱动装置接到信号后即转动然后带动同步轮转动。

在上述任意方案中,进一步地,所述同步轮为两个,分别为主同步轮7和副同步轮9,所述主同步轮7通过电机2带动;

所述主同步轮7上设置有主直齿轮6,所述副同步轮9上设置有与所述主直齿轮6啮合的副直齿轮8。

电机2设置在电机固定板4上,电机2侧面设置有电机支撑板5。电机2上可以根据需求设置刹车3,需要时可以通过刹车3停止电机2转动。

在上述任意方案中,进一步地,所述同步惰轮14设置在惰轮固定座上,所述惰轮固定座相对于所述同步带13的位置可调。同步惰轮14通过台阶螺丝18设置在惰轮固定座上。

所述同步轮对应设置有三个同步惰轮14,其中两个同步惰轮14位置可调。一个同步带13呈L行,两个同步带13呈门形,其中一个同步带13包括垂直连接的竖直部分和水平部分,水平部分和竖直部分连接处设置有两个同步惰轮14,一个位于同步带13的内侧,另一个位于同步带13的外侧。竖直部分的底部设置有一个同步惰轮14。

具体地,本申请中位于门形内侧的同步惰轮14和位于门形底部的同步惰轮14位置可以调整,通过调整同步惰轮14的位置从而调整同步带13的张紧度。

在上述任意方案中,进一步地,所述惰轮固定座通过螺纹设置在圆柱头螺钉22上,所述圆柱头螺钉22上设置有调整螺钉块21。通过圆柱头螺钉22调整惰轮固定座使其向上或向下移动,移动后通过调整螺钉块21锁紧圆柱头螺钉22,从而固定惰轮固定座的位置。

在上述任意方案中,进一步地,所述同步带13通过金属件24与所述滑块31连接,所述金属件24和滑块31上对应设置有螺孔。

在上述任意方案中,进一步地,所述同步带13与所述滑块31之间设置有垫块25,所述垫块25通过螺钉与所述滑块31连接。

本实用新型提供了一种打印机,其中,包括:如上所述的升降结构。

在上述任意方案中,进一步地,还包括保护罩23,所述保护罩23固定在所述滑块31上。保护罩23通过上盖固定板27设置在滑块31上,上盖固定板27上设置有与滑块31连接的螺孔,通过螺钉等连接件进行连接。

二根同步带13均用二个金属件24压紧固定在侧边的线性滑轨30上的滑块31上,打印机的保护罩23两侧边均通过上盖固定板27连接固定在线性滑轨30上的滑块31上。

本实用新型提供的升降结构使用时,当人体脚伸进打印机底部时,红外光电传感器32检测到信号,信号经过PLC处理后反馈给到电机2,电机2接到信号后即转动然后带动减速机1转动,减速机1带动主直齿轮6和主同步轮7转动,主直齿轮6带动副直齿轮8和副同步轮9转动,再通过同步带13带动滑块31在线性滑轨30上作垂直方向上下滑动,从而实现打印机的保护罩23上下升降开合的作用。

综上所述,本实用新型提供的升降结构中同步带绕设在所述同步轮和同步惰轮上,所述同步轮转动带动所述同步带转动,同步带转动带动滑块沿线性滑轨移动,保护罩与滑块连接,从而带动保护罩上升或下降,无需使用者放下物品或脱手套,步骤简单,具有使用方便和节约时间等优点。

最后应说明的是:以上各实施例仅用以说明本实用新型的技术方案,而非对其限制;尽管参照前述各实施例对本实用新型进行了详细的说明,本领域的普通技术人员应当理解:其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分或者全部技术特征进行等同替换;而这些修改或者替换,并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。此外,本领域的技术人员能够理解,尽管在此所述的一些实施例包括其它实施例中所包括的某些特征而不是其它特征,但是不同实施例的特征的组合意味着处于本实用新型的范围之内并且形成不同的实施例。例如,在上面的权利要求书中,所要求保护的实施例的任意之一都可以以任意的组合方式来使用。公开于该背景技术部分的信息仅仅旨在加深对本实用新型的总体背景技术的理解,而不应当被视为承认或以任何形式暗示该信息构成已为本领域技术人员所公知的现有技术。
