XXH型同步带的装机试验研究

张守林卿 崔旭明 张志超 张志民
机械系 大庆采油九厂
摘 要 通过同步带传动与v带传动在抽油机上的对 比试验 ,证明 与 v带传动相 比 , 同步带传动可以提离抽油机的系统效率。
主 词 同步带 装机试验

前言
同步带传动是近年来发展起来的新型带传动 ,由于它是靠带齿与同步带轮齿的啮合传递动力 ,所 以与V带传动相比 ,不仅不丢转速 ,而且传动效率高 。
据国外有关资料介绍 ,抽油机采用同步带传动比采用V带传动节电 14% ,这是个相当可观的数字 。据此 ,我们与有关单位协作研制了XXH-6350型同步带，并在油田上做了装机对比试验 ,取得 了一定的成果 。

试验条件与方法
1.1试 验 井 碧 20-36井 ,泵 挂1121.35m，有 杆 泵 直 径56mm ,试 验 介质是清水 ,循环使用.
1.2抽油机 :CYJ10-3-26B(P)驱动电动 机Y225M-8型 ,功 率22KW ,冲 程3m,冲次 6min ’,9min；



1.3带传动 ：V带 C-6350 ,5根 ；同步带XXH-6350,带宽101.6mm
1.4主要测试仪表 三相有功电能表 ,动力仪 ,回声仪 ,压力表 ,秒表和产液量计量装置

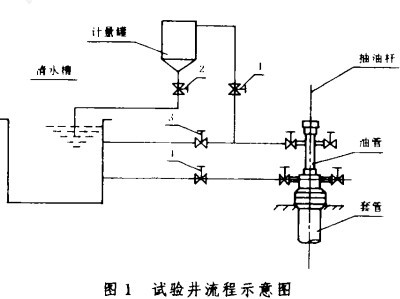

1.5试验方法 为保证产液量的准确计量 ,试验井安装了独立的流程系统 ,如图 1。计量罐和测试仪表均经有关部 门标定认可 ,试验程序大致是 ①关闭阀1, 阀4 ,打开阀3 ,开动抽油机将试验井液面抽至需要的深度 ②关闭阀 2,阀3 ,打开阀1 ,阀 4,且控制 4阀 的流量以保证液面深度基本稳定 ,开动抽油机 ,同时计量电量、产液量 ,计量液面深度 ,计量抽油机的实际冲程和冲次 ③更换带传动 ,基本相同的条件下进行对 比试验.

2试验数据处理 的理论依据
2.1电动机输人功率
P入=3600npK/Nptp
式中 入 p入为电动机输入功率 ,KW; NP为有功 电能表所转的圈数r ;Np为耗 电为 ·1KW.h时,有功 电能表所转的圈数 ,r/(kw.h) ·K为电流互感器变比 ;,tp为有功电能表转np 圈所用的

时间 ,s 。
2.2抽油机光杆功率
P光=ASdfdn实/6000
式中 P光  为抽油机光杆功率 ,KW, A为示功图的面积 ,MM2为示功图减程 比 ,m/mm;fd为示功图力比 ,N/mm; n实为光杆实测平均冲次 ,min-1 。
2.3有效功率
P有=QHpg/86400
式中 P有 为有效功率 ,KW;Q为油井 日产液量 ,m3/d; H为有效扬程 ,m; p 为油井液体密,t/m3; g为重力加速度 ,g=9.8m/s2 ’。
2.4有效扬程
H=H液 + 1000（p油 - P 套）/pg
式 中H液 为油井动液面深度 ,m； P油为油井井 口 油管压力 ,MPa; P套为油井井 口 套管压力 ,MPa;p为油井液体密度 ,t/m3 ; g为重力加速 ,g=9.8m/s2
2.5抽油机单井系统效率
n=P有/p 入= QHPg/86400P入
式中符号的含义同前 。



3 试验结果

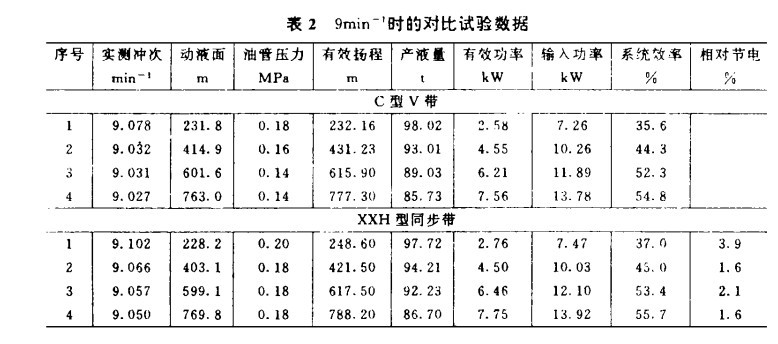

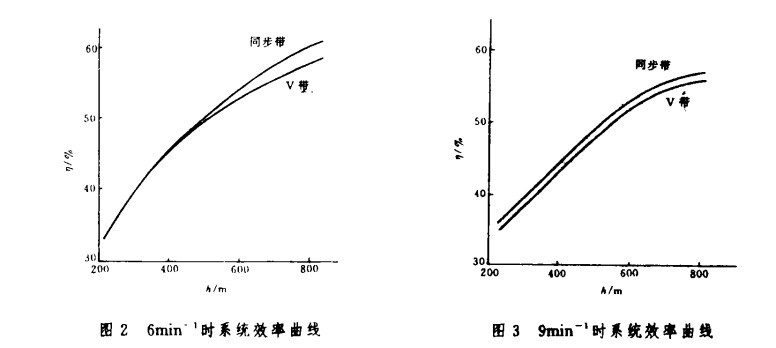

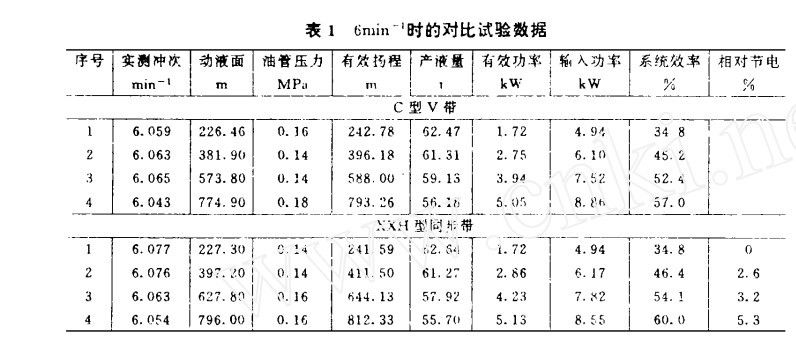

对 比试验时抽油机冲程为 3m选 了 6min-1 和 9min-1两个冲次 具体的试验数据及结果 见表1 ,表2 系统效率 曲线 见图2 图36min-1时同步 带 传 动 的抽 由机 系统 效 率 比V 带 传动 的抽 油 机 系 统 效 率 平 均 高 2.78%，9min-1时高2.30%。





4 结论
理论上 ,V带的传动效率 n= 0.92~ 0.96 同步带的传动效率 n= 0.96~ 0.99；。 试验 证明 抽油机的系统效率随液体的举升高度而变化 ,液体举升高度为 200 ~ 800 m 时 ,系统效率在 0 .35 ~ 0.60之间变化 。因此我们认为 ,只更换带传动型式达不到 节电 14.4%这 一数值 而节电 2%~3%是可能的 。
