申请(专利)号： CN202422172126.9

申请日： 2024.09.05

授权公告号： CN223149435U

授权公告日： 2025.07.25

主分类号： B65G21/06(2006.01)

分类号： B65G21/06(2006.01); B65G49/06(2006.01);

申请权利人： 常州尚东智能科技有限公司;

发明设计人： 胡磊磊; 石琰;

地址： 213000 江苏省常州市新北区黄河西路291号

国省代码： 江苏;32

代理机构： 南京晟源知识产权代理事务所(普通合伙) 32704

代理人： 梁研之



摘要：

本实用新型涉及同步带技术领域，具体是一种易拆装同步带输送结构，包括支架，所述支架右端可拆卸安装垫板三，所述垫板三上转动连接同步轮二；所述支架左端正视方向可拆卸安装垫板一，所述支架左端后视方向可拆卸安装垫板二，所述垫板一与垫板二上可拆卸安装同步带轮轴，所述同步带轮轴外壁转动连接隔套一和隔套二，所述隔套一外壁固定安装从动齿轮，所述隔套二外壁固定安装轴承，所述轴承外壁固定连接同步轮一，本实用新型：将同步轮一与从动齿轮进行配对，采用螺丝固定连接；这样就可以将传动轴和同步带轮分离；当皮带损坏时，就只需要将同步带的张紧结构拆除，轻松的将同步带拆卸下来，省时省力。



主权项：

1.一种易拆装同步带输送结构，包括支架(12)，所述支架(12)右端可拆卸安装垫板三(13)，所述垫板三(13)上转动连接同步轮二(14)；其特征在于：所述支架(12)左端正视方向可拆卸安装垫板一(2)，所述支架(12)左端后视方向可拆卸安装垫板二(11)，所述垫板一(2)与垫板二(11)上可拆卸安装同步带轮轴(9)，所述同步带轮轴(9)外壁转动连接隔套一(3)和隔套二(10)，所述隔套一(3)外壁固定安装从动齿轮(4)，所述隔套二(10)外壁固定安装轴承(8)，所述轴承(8)外壁固定连接同步轮一(7)，所述同步轮一(7)啮合连接同步带(6)一端，所述同步带(6)另一端啮合连接同步轮二(14)。

1.一种易拆装同步带输送结构，包括支架(12)，所述支架(12)右端可拆卸安装垫板三(13)，所述垫板三(13)上转动连接同步轮二(14)；其特征在于：所述支架(12)左端正视方向可拆卸安装垫板一(2)，所述支架(12)左端后视方向可拆卸安装垫板二(11)，所述垫板一(2)与垫板二(11)上可拆卸安装同步带轮轴(9)，所述同步带轮轴(9)外壁转动连接隔套一(3)和隔套二(10)，所述隔套一(3)外壁固定安装从动齿轮(4)，所述隔套二(10)外壁固定安装轴承(8)，所述轴承(8)外壁固定连接同步轮一(7)，所述同步轮一(7)啮合连接同步带(6)一端，所述同步带(6)另一端啮合连接同步轮二(14)。



2.根据权利要求1所述的一种易拆装同步带输送结构，其特征在于，所述从动齿轮(4)与同步轮一(7)通过螺钉固定连接。



3.根据权利要求1所述的一种易拆装同步带输送结构，其特征在于，所述从动齿轮(4)底部啮合连接驱动齿轮(5)，所述驱动齿轮(5)转动连接在垫板一(2)上。



4.根据权利要求3所述的一种易拆装同步带输送结构，其特征在于，所述垫板一(2)前端固定安装带座轴承(1)，所述带座轴承(1)内部的轴承与驱动齿轮(5)固定连接。

一种易拆装同步带输送结构

技术领域



本实用新型涉及同步带技术领域，具体是一种易拆装同步带输送结构。



背景技术



在玻璃深加工自动化产线中，自动上下片台均采用同步带输送玻璃。但是当皮带损坏需要更换时，会非常繁琐。需要将连接所有同步带的传动轴整条拆掉，既费时，还费力。严重影响车间的工作。



实用新型内容



本实用新型的目的在于提供一种易拆装同步带输送结构，以解决上述背景技术中提出的问题。



为实现上述目的，本实用新型提供如下技术方案：



一种易拆装同步带输送结构，包括支架，所述支架右端可拆卸安装垫板三，所述垫板三上转动连接同步轮二；所述支架左端正视方向可拆卸安装垫板一，所述支架左端后视方向可拆卸安装垫板二，所述垫板一与垫板二上可拆卸安装同步带轮轴，所述同步带轮轴外壁转动连接隔套一和隔套二，所述隔套一外壁固定安装从动齿轮，所述隔套二外壁固定安装轴承，所述轴承外壁固定连接同步轮一，所述同步轮一啮合连接同步带一端，所述同步带另一端啮合连接同步轮二。



在本实用新型的一种优选实施方式中，所述从动齿轮与同步轮一通过螺钉固定连接。



在本实用新型的一种优选实施方式中，所述从动齿轮底部啮合连接驱动齿轮，所述驱动齿轮转动连接在垫板一上。



在本实用新型的一种优选实施方式中，所述垫板一前端固定安装带座轴承，所述带座轴承内部的轴承与驱动齿轮固定连接。



本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。



垫板一与垫板二采用一条同步带轮轴连接同步轮一，从而带动同步带进行传动，因为同步带为闭合型，所以拆卸时就需要将整条轴拆下来；为了解决这种繁琐的拆装方式，我司采用一对相互啮合的齿轮来进行传动；将同步轮一与从动齿轮进行配对，采用螺丝固定连接；这样就可以将传动轴和同步带轮分离；当皮带损坏时，就只需要将同步带的张紧结构拆除，轻松的将同步带拆卸下来，省时省力。



附图说明



本实用新型的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得明显和容易理解，其中：



图1为一种易拆装同步带输送结构中主视图；

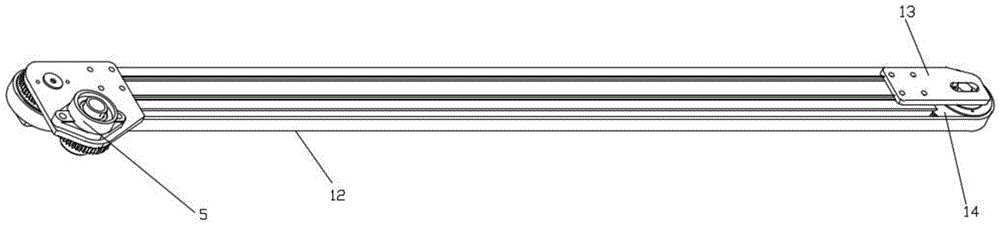

图2为一种易拆装同步带输送结构中立体图；

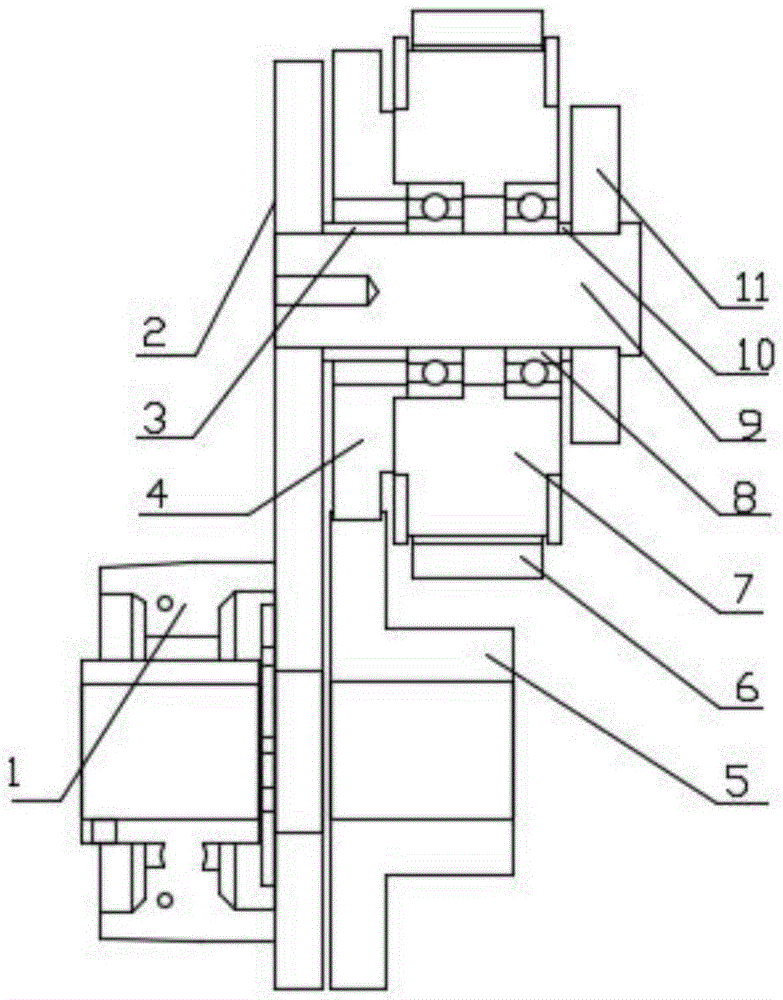

图3为一种易拆装同步带输送结构中剖视图。



图中：带座轴承1、垫板一2、隔套一3、从动齿轮4、驱动齿轮5、同步带6、同步轮一7、轴承8、同步带轮轴9、隔套二10、垫板二11、支架12、垫板三13、同步轮二14。



具体实施方式



下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。



请参考图1-3，一种易拆装同步带输送结构，包括支架12，所述支架12右端可拆卸安装垫板三13，垫板三13通过螺钉固定安装在支架12上；



所述垫板三13上转动连接同步轮二14；且垫板三13上开设有条形通孔，垫板三13左侧开设有内螺纹通孔，且内螺纹通孔连通条形通孔，同步轮二14中间转动连接有轴杆，且轴杆连接在条形通孔内，通过螺钉连接内螺纹通孔对轴杆进行固定；



所述支架12左端正视方向可拆卸安装垫板一2，垫板一2通过螺钉安装在支架12上；



所述支架12左端后视方向可拆卸安装垫板二11，垫板二11通过螺钉安装在支架12上；



所述垫板一2与垫板二11上可拆卸安装同步带轮轴9，同步带轮轴9通过螺钉固定安装在垫板一2与垫板二11上；



所述同步带轮轴9外壁转动连接隔套一3和隔套二10，所述隔套一3外壁固定安装从动齿轮4，所述隔套二10外壁固定安装轴承8，所述轴承8外壁固定连接同步轮一7，所述同步轮一7啮合连接同步带6一端，所述同步带6另一端啮合连接同步轮二14。



所述从动齿轮4与同步轮一7通过螺钉固定连接。



所述从动齿轮4底部啮合连接驱动齿轮5，所述驱动齿轮5转动连接在垫板一2上；所述垫板一2前端固定安装带座轴承1，所述带座轴承1内部的轴承与驱动齿轮5固定连接；



本实用新型的工作原理是：外部的伺服电机连接带座轴承1，并转动带座轴承1，带座轴承1转动驱动齿轮5，驱动齿轮5转动从动齿轮4，从动齿轮4带动同步轮一7旋转，同步轮一7带动同步带6旋转。



尽管已经示出和描述了本实用新型的实施例，本领域的普通技术人员可以理解：在不脱离本实用新型的原理和宗旨的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由权利要求及其等同物限定。
