【申请号：201120009249.0 ；专利权人：上海互邦医疗器械有限公司；发明人：贺金明、赵一鸣】

实用新型内容
在本实用新型的一个实施例中，所述同步带装置包括一壳体，所述壳体中设置有一同步带和一组同步带轮，所述同步带轮的一端与所述电机的电机轴连接，所述同步带轮的另一端与所述车轮连接，所述同步带轮通过同步带联动。
本实用新型的电动轮椅的同步带传动机构，通过定位安装件使电机与同步带装置始终处于垂直状态，使同步带装置在工作时更加稳定，结构简单，十分实用，实现本实用新型的目的。
本实用新型的特点可参阅本案图式及以下较好实施方式的详细说明而获得清楚地了解。

本实用新型的目的在于提供一种电动轮椅的同步带传动机构，针对现有技术的不足，同步带传输更加稳定，便于维护，结构简单，十分实用。
本实用新型所解决的技术问题可以采用以下技术方案来实现：
一种电动轮椅的同步带传动机构，它包括设置在轮椅架上的车轮和电机，其特征在于，所述车轮和电机之间通过一同步带装置连接，所述电机和所述同步带装置通过一使所述电机的转动轴与同步带装置相垂直的定位安装件固定在所述轮椅架上，所述电机的电源端连接有电池。
进一步，所述水平固定架和所述垂直固定架为一 u 形固定架。
进一步，所述水平固定部与所述垂直固定部为一 U 形固定部。

在本实用新型的一个实施例中，所述定位安装件包括一电机安装板、一水平固定架及一垂直固定架，所述同步带装置固定在所述电机安装板的外侧，所述电机安装板的上部与所述电机固定连接，所述电机安装板的底面设置有水平固定部，所述电机安装板的侧面设置有垂直固定部，所述水平固定部与所述水平固定架互相配合固定在所述轮椅架的横向支架上，所述垂直固定部与所述垂直固定架互相配合固定在所述轮椅架的纵向支架上。

技术领域
本实用新型涉及一种同步带传动机构，特别涉及一种电动轮椅的同步带传动机构。

背景技术
目前，在现有的电动轮椅中，电机都是通过蜗杆减速机传输给车轮进行驱动的，然而蜗杆减速机的效率很低，这样的导致整个驱动装置的效率很低且成本高；还有的电动轮椅虽然是通过电机直接驱动，但是没有刹车释放手柄，电动轮椅不可以手动或者推动。

但是，在上述结构中，在安装时，必须对大同步带轮 50 和小同步带轮 60 的位置进行准确定位，使大同步带轮 50 和小同步带轮 60 在通过同步带 40 联动时能正常工作，防止同步带 40 脱落，也不便进行维护和修理。

如图 1 所示，现有的电动轮椅也有电机通过同步带传输给车轮进行驱动的，它主要由轮椅架 10 、车轮 20 、电机 30 、同步带 40 、大同步带轮 50 、小同步带轮 60 和刹车器 70 构成，轮椅架 10 两侧设置的车轮 20 的内侧分别安有大同步带轮 50 ，每个大同步带轮 50 都通过同步带 40 与一个小同步带轮 60 联动，两个小同步轮 60 分别直接固定在两个电机 30 的电机轴上，每个电机 30 的另一端都安装有刹车器 70 ，刹车器 70 上设置有刹车释放手柄 71 。
综上所述，特别需要一种电动轮椅的同步带传动机构，以解决现有技术存在的问题。

附图说明

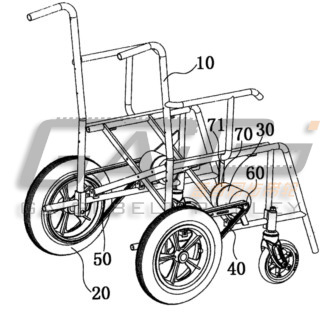

图 1 为现有的电动轮椅的同步带传动机构的结构示意图

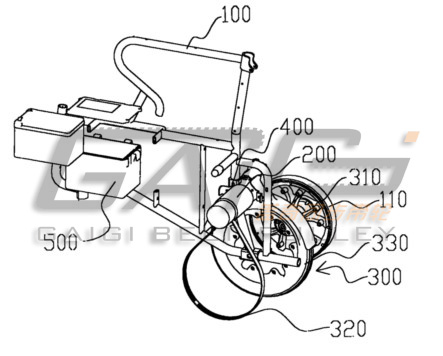

图 2 为本实用新型的电动轮椅的同步带传动机构的结构示意图；

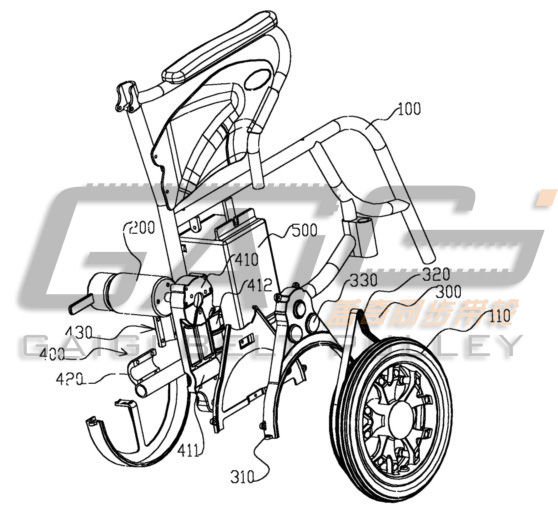

图 3 为本实用新型的定位安装件和同步带装置的结构示意图；

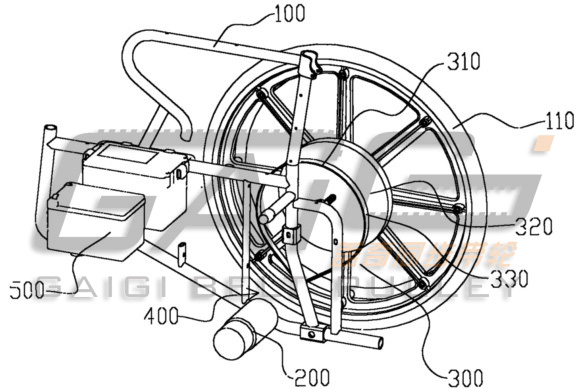

图 4 为本实用新型的应用于其他轮椅的结构示意图。

具体实施方式
为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。
如图 4 所示，在图 2 所示的结构中，本实用新型的电动轮椅的同步带传动机构所应用的轮椅结构与图 5 中所示的结构不同，但是同样的，在图 5 中，所述车轮 110 和电机 200 之间通过一同步带装置 300 连接，所述电机 200 和所述同步带装置 300 通过一定位安装件 400 固定在所述轮椅架 100 上，定位安装件 400 使所述电机 200 的转动轴与同步带装置 300 相垂直，所述电机 200 的电源端连接有电池 500 ，为电机 200 供电。

如图 3 所示，所述定位安装件 400 包括一电机安装板 410 、一水平固定架 420 及一垂直固定架 430 ，所述同步带装置 300 固定在所述电机安装板 410 的外侧，所述电机安装板 410 的上部与所述电机 200 固定连接，所述电机安装板 410 的底面设置有水平固定部 411 , 所述电机安装板 410 的侧面设置有垂直固定部 412 ，所述水平固定部 4H 与所述水平固定架 420 互相配合固定在所述轮椅架 100 的横向支架上，所述垂直固定部 412 与所述垂直固定架 430 互相配合固定在所述轮椅架 100 的纵向支架上。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内，本实用新型要求保护范围由所附的权利要求书及其等效物界定。

如图 2 所示，本实用新型的电动轮椅的同步带传动机构，它包括设置在轮椅架 100 上的车轮 110 和电机 200 ，所述车轮 110 和电机 200 之间通过一同步带装置 300 连接，所述电机 200 和所述同步带装置 300 通过一定位安装件 400 固定在所述轮椅架 100 上，定位安装件 400 使所述电机 200 的转动轴与同步带装置 300 相垂直，所述电机 200 的电源端连接有电池 500 ，为电机 200 供电。
所述水平固定架 420 和所述垂直固定架 430 为一 u 形固定架。所述水平固定部 4H 与所述垂直固定部 412 为一 U 形固定部。
所述同步带装置 300 包括一壳体 3 10 ，所述壳体 310 中设置有一同步带 320 和一组同步带轮 330 ，所述同步带轮 330 的一端与所述电机 200 的电机轴连接，所述同步带轮 330 的另一端与所述车轮 110 连接，所述同步带轮 330 通过同步带 320 联动。

要求：

4 ．根据权利要求 2 所述的电动轮椅的同步带传动机构，其特征在于，所述水平固定部与所述垂直固定部为一 U 形固定部。
5 ．根据权利要求 1 所述的电动轮椅的同步带传动机构，其特征在于，所述同步带装置包括一壳体，所述壳体中设置有一同步带和一组同步带轮，所述同步轮的一端与所述电机的电机轴连接，所述同步带轮的另一端与所述车轮连接，所述同步轮通过同步带联动。

1 ．一种电动轮椅的同步带传动机构，它包括设置在轮椅架上的车轮和电机，其特征在于，所述车轮和电机之间通过一同步带装置连接，所述电机和所述同步带装置通过一使所述电机的转动轴与同步带装置相垂直的定位安装件固定在所述轮椅架上，所述电机的电源端连接有电池。
3 ．根据权利要求 2 所述的电动轮椅的同步带传动机构，其特征在于，所述水平固定架和所述垂直固定架为一 U 形固定架。
2 ．根据权利要求 1 所述的电动轮椅的同步带传动机构，其特征在于，所述定位安装件包括一电机安装板、一水平固定架及一垂直固定架，所述同步带装置固定在所述电机安装板的外侧，所述电机安装板的上部与所述电机固定连接，所述电机安装板的底面设置有水平固定部，所述电机安装板的侧面设置有垂直固定部，所述水平固定部与所述水平固定架互相配合固定在所述轮椅架的横向支架上，所述垂直固定部与所述垂直固定架互相配合固定在所述轮椅架的纵向支架上。

摘要：

本实用新型的目的在于公开一种电动轮椅的同步带传动机构，它包括设置在轮椅架上的车轮和电机，所述车轮和电机之间通过一同步带装置连接，所述电机和所述同步带装置通过一使所述电机的转动轴与同步带装置相垂直的定位安装件固定在所述轮椅架上，所述电机的电源端连接有电池；通过定位安装件使电机与同步带规格装置始终处于垂直状态，使同步带装置在工作时更加稳定，结构简单，十分实用，实现了本实用新型的目的。
